純電阻材料，無極性輸出
寬范圍類比線性電阻，低阻值導通，高阻值關閉
簡單的電路結構適合直流和交流應用場合
輸入和輸出隔離，低失真耦合
線性光耦是一種通過輸入電流的變化來控制電阻變化的光電器件。它是利用CDS和LED半導體，經過嚴格的挑選、老化、測試而制成的一種線性光電耦合器件。本產品屬于電流輸入控制型，純電阻無極性輸出控制型。
純電阻材料，無極性輸出
寬范圍類比線性電阻，低阻值導通，高阻值關閉
簡單的電路結構適合直流和交流應用場合
輸入和輸出隔離，低失真耦合
| 型號 | LLI-2203 |
| 封裝 | 圓柱形雙排直插 |
| 測試環境 | 溫度 25℃ 相對濕度 48%--52% |
| 正向電壓（輸入二極管）Vf | 1.8—2.2 Vdc |
| 正向電流（輸入二極管）IF | 0-10mA |
| 反向漏電流（輸入二極管）Ir | Vr=5Vdc max10μA |
| 反向電壓（輸入二極管）VR | 5Vdc |
| 直流耦合電容 | ＜5pF |
| 輸出端電壓 | 5Vdc max30Vdc |
| 輸入觸發電流 | 0.1mA |
| 典型值 | 輸入 10mA 電流時輸出電流 90--140μA |
| 回應時間 | <2.5ms |
| 工作頻率 | <300KHz |
| 最大功耗PD | 100mW |
| 工作溫度Topr | -25—+70℃ |
| 儲藏溫度Tstg | -30—+80℃ |
| 防靜電等級ESD | 2000V |

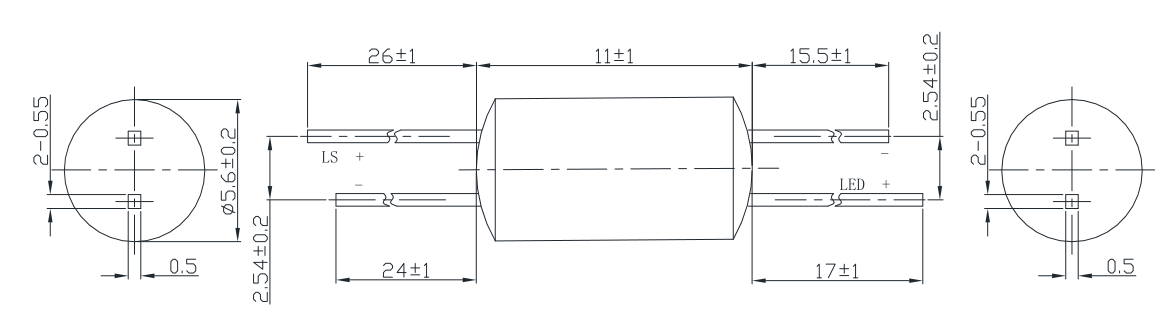

產品尺寸圖
